一、產品簡介

PCL立軸沖擊式破碎機（制砂機），又稱直通沖擊式制砂機、沖擊式打砂機，是一款破碎軟質、中硬和較硬物料的新型制砂設備，尤其是對碳化硅、金剛砂、燒結鋁礬土、鎂砂等物料的破碎效果極佳。

1、產品結構

PCL制砂機主要由散料盤、液壓裝置、周護板、深腔轉子、菱形沖擊板、IEC標準電機、密封結構等七大系統結合；內含進料斗、分料器、渦動破碎腔、葉輪、主軸、底座、傳動裝置、支架、潤滑系統等九大部件結構。

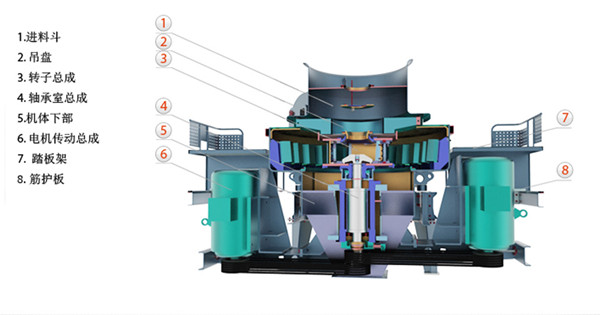

其產品結構圖示意圖如下：

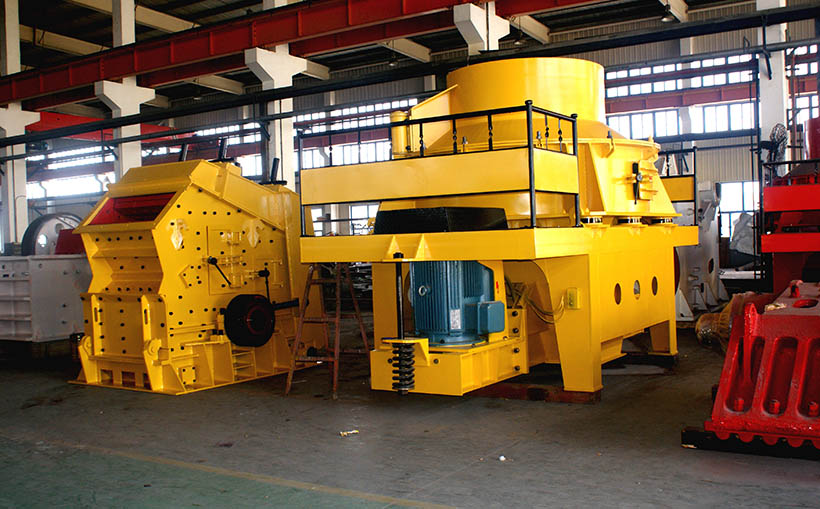

sanyyo（山友重工）PCL制砂機實體圖：

2、工作原理

PCL制砂機的工作原理及流程如下：

①物料從料斗進入，經分料器將物料分成兩部分；

②一部分進入高速旋轉的葉輪中，在葉輪內被迅速加速，然后以60-70米/秒的速度從葉輪三個均布的流道內拋出；

③此時，拋出的石料與，自然落下的一部分物料沖擊破碎（一次破碎）；

④然后一起沖擊到渦支腔內物料襯層上，被物料襯層撞擊反彈（二次破碎）；

⑤反彈后，沖擊到渦動腔的頂部，撞擊而下，從葉輪流道發射出來的物料形成連續的物料幕；

⑥就這樣，物料在渦動破碎腔內受到兩次，以至多次機率撞擊、磨擦和研磨，從而破碎；

⑦被破碎的物料由下部排料口排出。

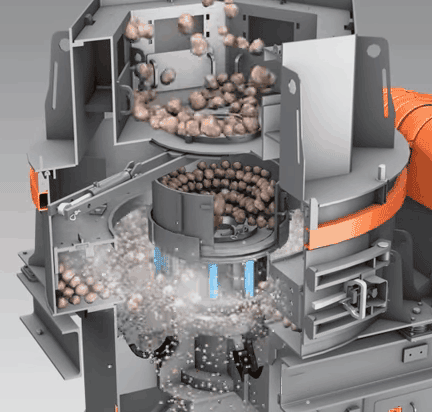

具體工作原理，詳情請見如下gif動圖：

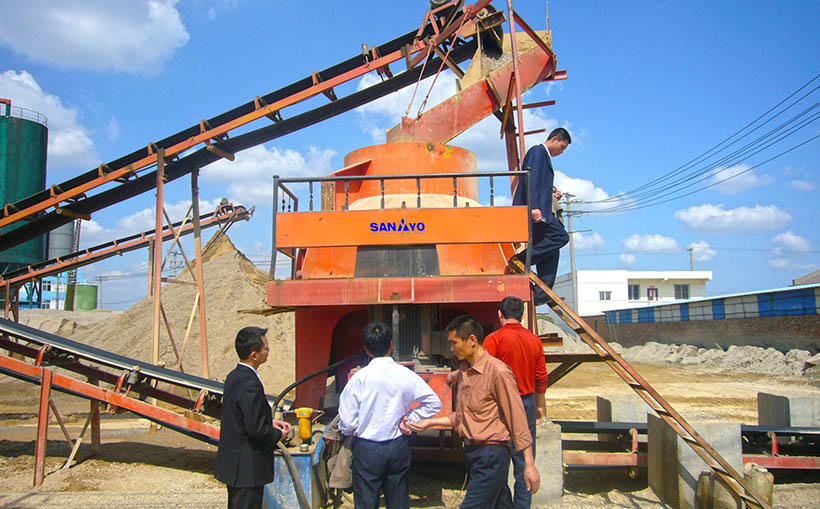

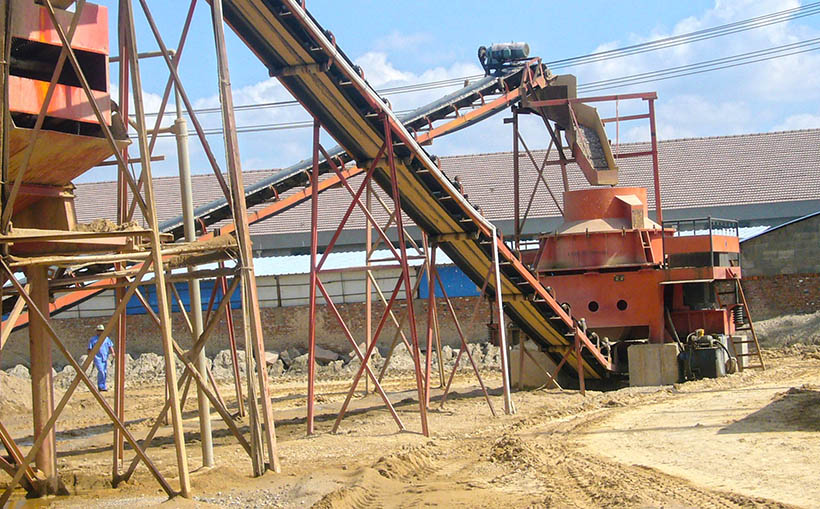

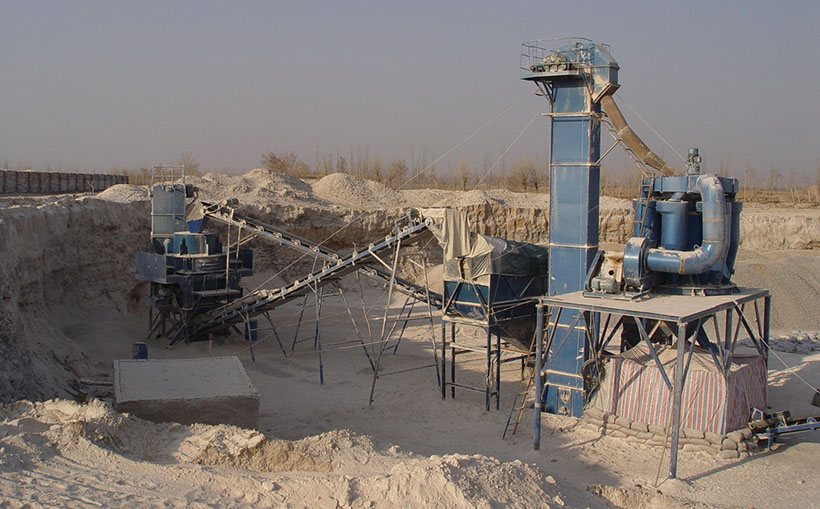

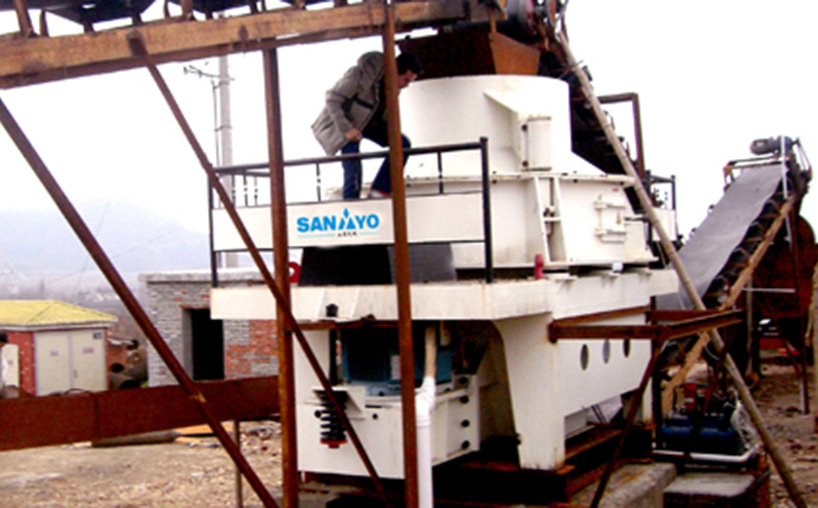

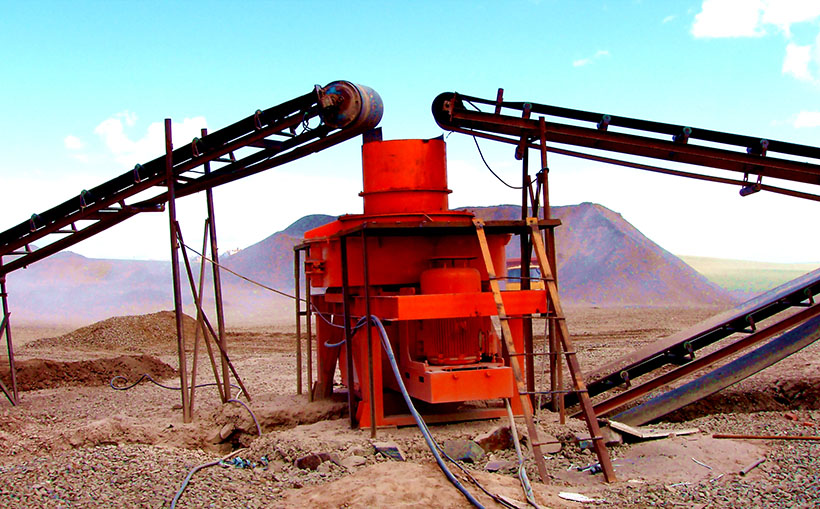

3、應用場景

PCL制砂機主要用于石灰石、大理石、花崗巖、鵝卵石等石料的制砂破碎；

常用的應用領域主要包括：各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料及各種冶金礦渣等多種行業。

二、優勢特點

PCL立軸沖擊式制砂機主要有以下九大優勢特點：

1. 先進的雙泵供油系統和無油自動停機及冷水降溫系統，在寒冷時期可自動加熱，有效延長了維護周期；

2. 具有稀油潤滑系統，有效解決了主軸抱死問題；

3. 錘頭上鑲有合金刀片，主機運行平穩，延長了使用壽命；

4. 具有過振動報警系統和電機座彈性加固裝置，使運行更加方便；

5. 獨特的雙向喂料方式，主通道和副通道具有組織性，可調節，實現了既可以破碎有可以整型；

6. 獨特的防塵密封系統，有效保護了潤滑系統的預期性；

7. 自動升蓋系統，更有利于維修；

8. 破碎效率高，具有細碎、粗碎功能；

9. 可對中硬、特硬物料進行有效破碎。

三、性能參數

sanyyo牌PCL制砂機的個型號產品性能、生產能力、尺寸重量等參數詳情如下：
